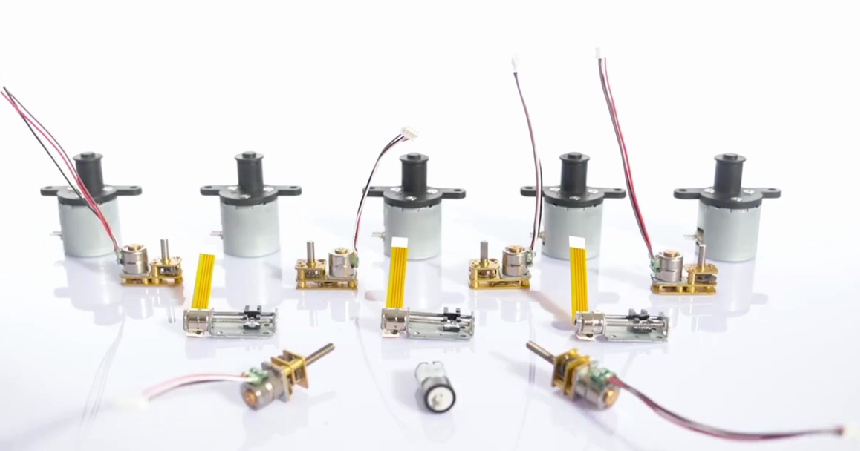

Vruć krompir! „- Ovo bi mogao biti prvi dodir s kojim se mnogi inženjeri, proizvođači i studenti susreću u vezi s mikro koračnim motorima tokom otklanjanja grešaka u projektu. Izuzetno je česta pojava da mikro koračni motori generiraju toplinu tokom rada. Ali ključno je, koliko je vruće normalno? I koliko vruće to ukazuje na problem?

Jako zagrijavanje ne samo da smanjuje efikasnost motora, obrtni moment i tačnost, već i ubrzava starenje unutrašnje izolacije na duge staze, što na kraju dovodi do trajnog oštećenja motora. Ako se borite s toplinom mikro stepper motora na vašem 3D printeru, CNC mašini ili robotu, onda je ovaj članak za vas. Istražit ćemo uzroke vrućine i pružiti vam 5 trenutnih rješenja za hlađenje.

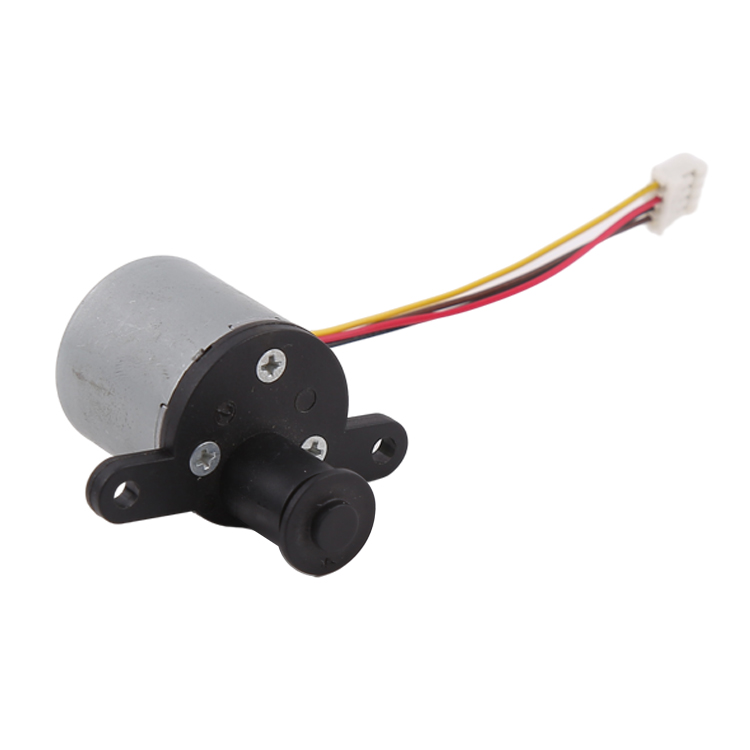

Dio 1: Istraživanje uzroka – zašto mikro stepper motor generira toplinu?

Prvo, potrebno je razjasniti osnovni koncept: zagrijavanje mikro stepper motora je neizbježno i ne može se u potpunosti izbjeći. Njihovo zagrijavanje uglavnom dolazi iz dva aspekta:

1. Gubitak željeza (gubitak jezgra): Stator motora je napravljen od naslaganih limova silicijumskog čelika, a naizmjenično magnetno polje će u njemu generisati vrtložne struje i histerezu, uzrokujući stvaranje toplote. Ovaj dio gubitaka je povezan sa brzinom motora (frekvencijom), i što je veća brzina, obično su veći gubici u željezu.

2. Gubitak bakra (gubitak otpora namotaja): Ovo je glavni izvor toplote, a ujedno i dio na čiju optimizaciju se možemo fokusirati. Slijedi Jouleov zakon: P=I² × R.

P (gubitak snage): Energija se direktno pretvara u toplotu.

I (struja):Struja koja teče kroz namotaj motora.

Otpor (R):Unutrašnji otpor namotaja motora.

Jednostavno rečeno, količina generirane topline proporcionalna je kvadratu struje. To znači da čak i malo povećanje struje može dovesti do kvadratnog porasta topline. Gotovo sva naša rješenja se vrte oko toga kako naučno upravljati ovom strujom (I).

Dio 2: Pet glavnih krivaca – Analiza specifičnih uzroka koji dovode do jake groznice

Kada je temperatura motora previsoka (na primjer, prevruća na dodir, obično preko 70-80 °C), to je obično uzrokovano jednim ili više sljedećih razloga:

Prvi krivac je da je pogonska struja postavljena previsoko

Ovo je najčešća i primarna kontrolna tačka. Kako bi postigli veći izlazni obrtni moment, korisnici često previše okreću potenciometar za regulaciju struje na drajverima (kao što su A4988, TMC2208, TB6600). To je direktno rezultiralo time da struja namotaja (I) daleko premaši nazivnu vrijednost motora, a prema P=I² × R, toplota se naglo povećala. Zapamtite: povećanje obrtnog momenta dolazi na štetu toplote.

Drugi krivac: Nepravilan napon i način vožnje

Napon napajanja previsok: Sistem koračnog motora usvaja "pogon konstantnom strujom", ali viši napon napajanja znači da drajver može "gurati" struju u namotaj motora većom brzinom, što je korisno za poboljšanje performansi pri velikim brzinama. Međutim, pri malim brzinama ili u mirovanju, prekomjerni napon može uzrokovati prečesto prekidanje struje, povećavajući gubitke u prekidaču i uzrokujući zagrijavanje i drajvera i motora.

Nekorištenje mikrokoraka ili nedovoljna podjelba:U režimu punog koraka, oblik vala struje je pravougaoni, a struja se dramatično mijenja. Vrijednost struje u zavojnici se naglo mijenja između 0 i maksimalne vrijednosti, što rezultira velikim valovitošću momenta i šumom, te relativno niskom efikasnošću. Mikrokorak zaglađuje krivulju promjene struje (približno sinusni val), smanjuje gubitke harmonika i valovitost momenta, radi glatkije i obično smanjuje prosječno stvaranje toplote do određene mjere.

Treći krivac: Preopterećenje ili mehanički problemi

Prekoračenje nazivnog opterećenja: Ako motor radi pod opterećenjem blizu ili većeg od svog momenta držanja duži vremenski period, kako bi savladao otpor, pogonski sklop će nastaviti davati visoku struju, što će rezultirati dugotrajno visokom temperaturom.

Mehaničko trenje, neusklađenost i zaglavljivanje: Nepravilna ugradnja spojnica, loše vodilice i strani predmeti u vodećem vijku mogu uzrokovati dodatna i nepotrebna opterećenja motora, prisiljavajući ga da radi jače i stvara više topline.

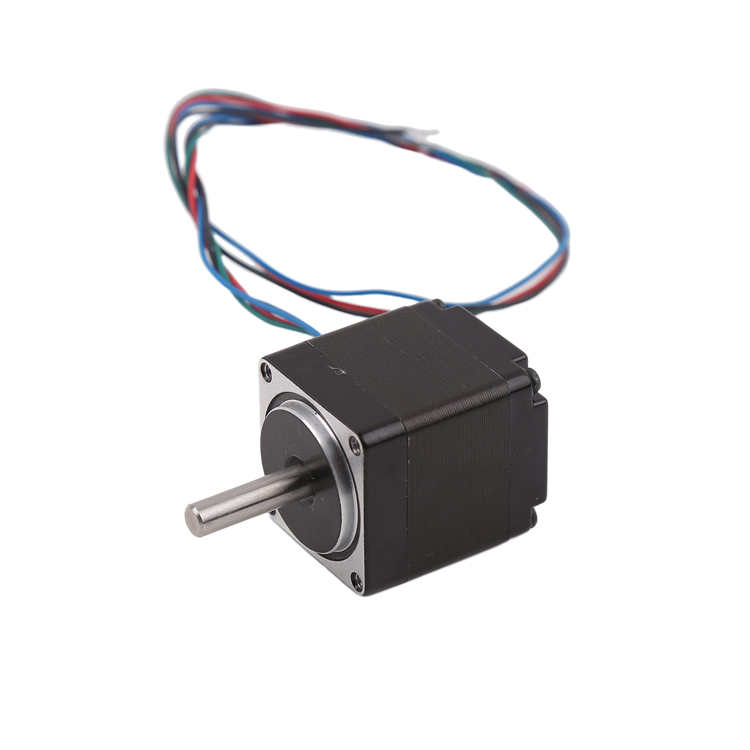

Četvrti krivac: Nepravilan odabir motora

Mali konj koji vuče velika kola. Ako sam projekat zahtijeva veliki obrtni moment, a odaberete motor koji je premale veličine (kao što je korištenje NEMA 17 za obavljanje NEMA 23 posla), onda on može raditi samo pod preopterećenjem dugo vremena, a jako zagrijavanje je neizbježan rezultat.

Peti krivac: Loše radno okruženje i loši uslovi odvođenja toplote

Visoka temperatura okoline: Motor radi u zatvorenom prostoru ili u okruženju s drugim izvorima topline u blizini (kao što su 3D printeri ili laserske glave), što znatno smanjuje njegovu efikasnost odvođenja topline.

Nedovoljna prirodna konvekcija: Sam motor je izvor toplote. Ako okolni vazduh ne cirkuliše, toplota se ne može pravovremeno odvoditi, što dovodi do akumulacije toplote i kontinuiranog porasta temperature.

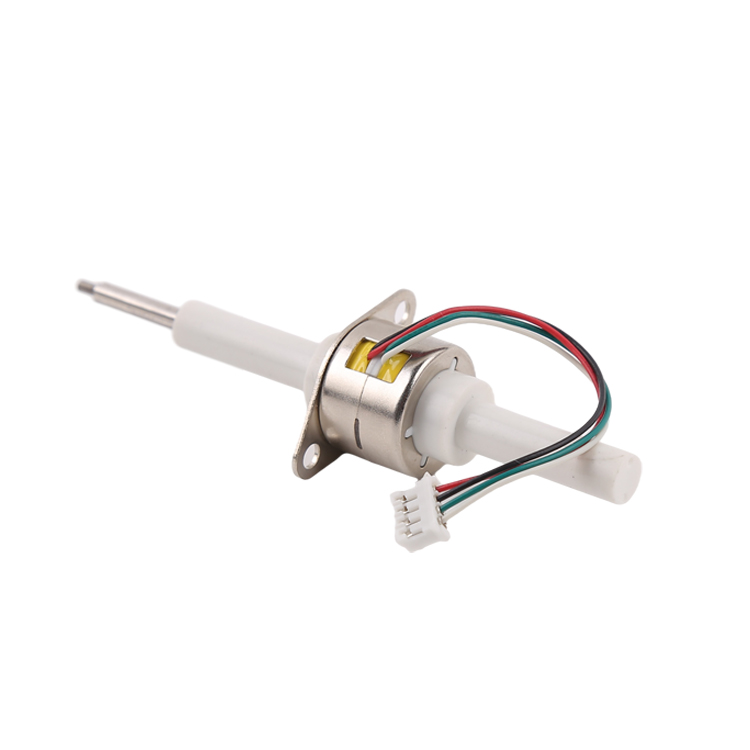

Dio 3: Praktična rješenja - 5 efikasnih metoda hlađenja za vaš mikro stepper motor

Nakon što utvrdimo uzrok, možemo propisati odgovarajući lijek. Molimo vas da rješavate probleme i optimizirate ih sljedećim redoslijedom:

Rješenje 1: Precizno podesite pogonsku struju (najefikasnije, prvi korak)

Način rada:Koristite multimetar za mjerenje referentnog napona struje (Vref) na drajveru i izračunajte odgovarajuću vrijednost struje prema formuli (različite formule za različite drajvere). Postavite je na 70% - 90% nazivne fazne struje motora. Na primjer, motor s nazivnom strujom od 1,5 A može se postaviti između 1,0 A i 1,3 A.

Zašto je efikasan: Direktno smanjuje I u formuli za generiranje topline i smanjuje gubitak topline za kvadratni put. Kada je obrtni moment dovoljan, ovo je najisplativija metoda hlađenja.

Rješenje 2: Optimizirajte pogonski napon i omogućite mikrokorak

Napon pogona: Odaberite napon koji odgovara vašim zahtjevima za brzinu. Za većinu desktop aplikacija, raspon od 24V-36V je dobar balans između performansi i stvaranja toplote. Izbjegavajte korištenje pretjerano visokog napona.

Omogući mikrokorak s visokom podjelom: Postavite drajver na viši mikro-koračni režim (kao što je 16 ili 32 pododjeljka). Ovo ne samo da donosi glatkije i tiše kretanje, već i smanjuje harmonijske gubitke zbog glatkog oblika strujnog talasa, što pomaže u smanjenju stvaranja toplote tokom rada na srednjoj i maloj brzini.

Rješenje 3: Ugradnja hladnjaka i prisilnog hlađenja zrakom (fizičko odvođenje topline)

Rebra za odvođenje toplote: Za većinu minijaturnih koračnih motora (posebno NEMA 17), lijepljenje ili stezanje rebara za odvođenje topline od aluminijske legure na kućište motora je najdirektnija i najekonomičnija metoda. Hladnjak znatno povećava površinu za odvođenje topline motora, koristeći prirodnu konvekciju zraka za odvođenje topline.

Prisilno hlađenje zrakom: Ako efekat hladnjaka i dalje nije idealan, posebno u zatvorenim prostorima, dodavanje malog ventilatora (kao što je ventilator 4010 ili 5015) za prisilno hlađenje zrakom je ultimativno rješenje. Protok zraka može brzo odnijeti toplinu, a efekat hlađenja je izuzetno značajan. Ovo je standardna praksa na 3D printerima i CNC mašinama.

Rješenje 4: Optimizacija postavki diska (napredne tehnike)

Mnogi moderni inteligentni pogoni nude naprednu funkcionalnost kontrole struje:

StealthShop II i ciklus širenja: Kada je ova funkcija omogućena, kada motor miruje određeni vremenski period, pogonska struja će se automatski smanjiti na 50% ili čak i niže od radne struje. Budući da je motor veći dio vremena u stanju mirovanja, ova funkcija može značajno smanjiti statičko zagrijavanje.

Zašto funkcioniše: Inteligentno upravljanje strujom, obezbjeđujući dovoljnu snagu kada je potrebno, smanjujući otpad kada nije potreban i direktno štedeći energiju i hlađenje iz izvora.

Rješenje 5: Provjerite mehaničku strukturu i ponovo odaberite (osnovno rješenje)

Mehanički pregled: Ručno okrenite osovinu motora (u isključenom stanju) i provjerite da li je glatka. Provjerite cijeli sistem prijenosa kako biste se uvjerili da nema područja zategnutosti, trenja ili zaglavljivanja. Glatki mehanički sistem može značajno smanjiti opterećenje motora.

Ponovni odabir: Ako je motor i nakon isprobavanja svih gore navedenih metoda i dalje vruć, a obrtni moment je jedva dovoljan, vjerovatno je odabran premalen motor. Zamjena motora većim specifikacijama (kao što je nadogradnja sa NEMA 17 na NEMA 23) ili većom nazivnom strujom, te omogućavanje rada unutar zone komfora, prirodno će fundamentalno riješiti problem zagrijavanja.

Slijedite postupak za istraživanje:

Suočeni s jakim zagrijavanjem mikro stepper motora, problem možete sistematski riješiti slijedeći sljedeći postupak:

Motor se ozbiljno pregrijava

Korak 1: Provjerite je li struja pogona postavljena previsoko?

Korak 2: Provjerite je li mehaničko opterećenje preveliko ili je trenje veliko?

Korak 3: Instalirajte uređaje za fizičko hlađenje

Pričvrstite hladnjak

Dodajte prisilno hlađenje zrakom (mali ventilator)

Je li se temperatura poboljšala?

Korak 4: Razmislite o ponovnom odabiru i zamjeni većim modelom motora
